装配式热电阻

測溫電阻體(RTD)选型PT100,PT1000

測溫電阻體(RTD)选型PT100,PT1000
測溫電阻體(RTD)选型PT100,PT1000 Tregoni fotografi2 Tregoni fotografi3 Tregoni fotografi4
  • 型号 : 測溫電阻體(RTD)
  • 品牌 : WELL唯乐
  • 价格 :
  • 产地 : taiwan
測溫電阻體(RTD),pt100,pt1000,pt100温度传感器,热电偶,高精度热电偶,进口热电偶,进口热电阻,进口pt100,苏州热电偶,热电偶厂家,手持式热电偶,便携式热电偶

详细描述





測溫電阻體(RTD)

图片关键词 图片关键词 图片关键词
图片关键词 图片关键词 图片关键词
图片关键词 图片关键词 图片关键词

图片关键词 图片关键词 图片关键词
图片关键词 图片关键词 图片关键词
图片关键词 图片关键词 图片关键词
图片关键词
图片关键词 图片关键词 图片关键词
图片关键词 图片关键词 图片关键词
图片关键词 图片关键词 图片关键词



1. 注意事項:

1-1.分為A級(0.4度)與B級(0.75度).
1-2.新舊規範不同.舊JPt(JIS-C1604) / 新JPt(JIS-C1606,DIN43760),舊JPt比新JPt高2℃左右.
1-3.JIS與IEC(I.N.)規範之腳位顏色相反.(JIS:A紅色/B白色)

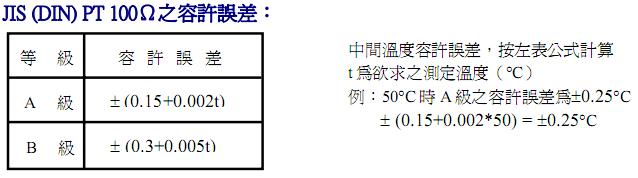

2. 參考資料:(JIS C 1606)
图片关键词
測定溫度
容許誤差

A級
B級

Ω
Ω
-200
±0.55
±0.24
±1.3
±0.56
-100
±0.35
±0.14
±0.8
±0.32
0
±0.15
±0.06
±0.3
±0.12
100
±0.35
±0.13
±0.8
±0.30
200
±0.55
±0.20
±1.3
±0.48
300
±0.75
±0.27
±1.8
±0.64
400
±0.95
±0.33
±2.3
±0.79
500
±1.15
±0.38
±2.8
±0.93
600
±1.35
±0.43
±3.3
±1.06
650
±1.45
±0.46
±3.6
±1.13
700
±3.8
±1.17
800
±4.3
±1.28
850
±4.6
±1.34

#上述誤差不包含線材部分

保護管用Fitting :

图片关键词
图片关键词

Pt100 A級 PVC被覆壓Y端子附彈簧 / 防爆型大圓頭KT
图片关键词 图片关键词
Pt100 5*35mm鐵氟龍被覆 壓Y端子 / Pt100 6*250mm 4分PT牙 KN大圓頭
图片关键词
图片关键词

Pt100 8*550mm陶瓷管+大圓頭

图片关键词

本公司Pt100相關產品均定期委由SGS做相關檢驗



图片关键词

3. 規格選型:
RD—a b c d e f g

a:使用溫度範圍
L-低溫用(-200~100℃) M-中溫用(0~350℃) H-高溫用 (0~650℃)
b:素線數
1-單對數(1個感溫點1組出線) 2-雙對數(1個感溫點1組出線)
c:固定方式與外觀
1-SUS304保護管,耐候密閉圓頭 2- SUS316保護管,耐候密閉圓頭 3-SUS304一體成型保護管 4- SUS316一體成型保護管 5-其他
d:保護管外徑(單位:mm)
-3.2即表示外徑Φ為3.2mm
e:保護管長度(單位:mm)
-100即表示長度為100mm
f:螺牙尺寸(單位:S「分」/1吋=2.54cm=8分)
保護管上之螺牙
-2即表示2分牙 N-無螺牙
g:容許誤差級數
A-Pt100Ω A 級(JIS) B-Pt100Ω B 級(JIS) O-其他

图片关键词 图片关键词 图片关键词

利用純金屬線的電阻來測量溫度, 電阻會隨溫度之增加而以一固定的比率增加。白金電阻元件最常作此用途,它是由一純白金線纏繞於細長的雲母片上, 並被覆上保護用的雲母片, 再加上一個不銹鋼或其他材料的薄片而所組成的。有一些元件是由電阻線纏繞在玻璃或雲母的線心構造上,而再將此組合密封於一硬質的玻璃或陶磁管中, 這個元件與補償導線互相接觸 (二條或三條) 而被放入於保護管中, 並且與端子盒及鑲崁之配件互相連接...

图片关键词

图片关键词

   PT100温度传感器选型请告知以下参数:

1. PT100精度选择(A级 ±0.15℃  B级±0.30℃ C级 ±0.60℃)

2. 工作环境温度?

3. 几线制?(2线制/3线制/4线制 选择一种 )

4. 线材要求?(普通线 /屏蔽线/防腐线/高温线 等等)

5. 线长(AL)?

6. 安装方式:普通不锈钢直管、螺纹安装、螺钉式、压簧式
 、表贴式、装配式等等


7. 线尾部如何处理?(挂锡/U型叉/金属针/端子 等等)

8. 其他未提及要求,请详细告知我们。
